“無極繩”概述
工作原理

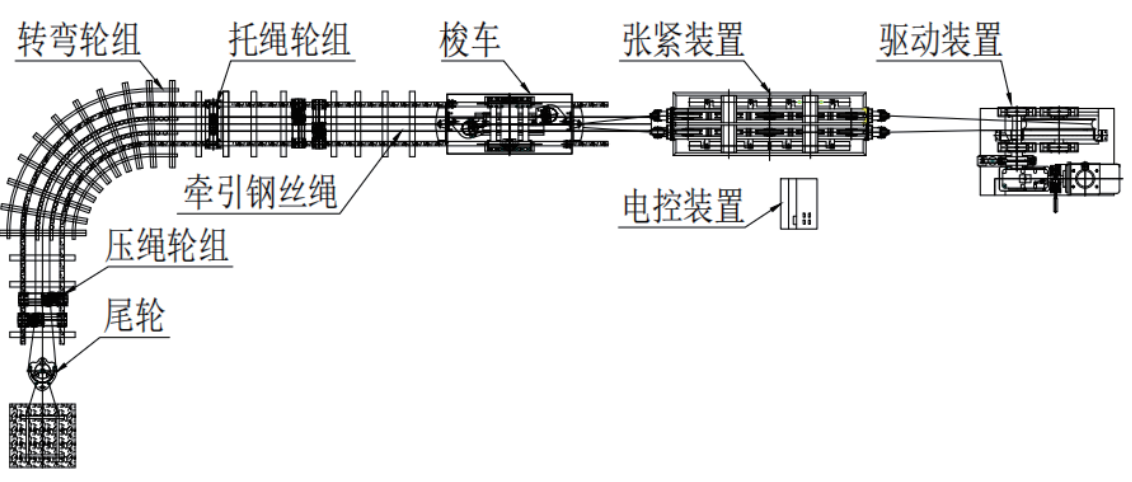

無極繩連續牽引車是煤礦井下巷道以鋼絲繩牽引的一種普通軌道運輸設備，主要用于井下環境，實現材料、設備運輸，特別適用于大型綜采設備的運輸牽引，也可用于金屬礦井下和地面軌道運輸。無極繩連續牽引車是替代傳統小絞車接力、對拉運輸方式，實現運輸整體液壓支架和礦井各種設備的一種理想裝備，無極繩連續牽引車由絞車、張緊裝置、梭車、尾輪、壓繩輪組、平托輪等構成；配套部分有電器、鋼絲繩等構成。
適用范圍
適用于有一定坡度且起伏變化的軌道運輸，配置彈簧壓繩輪于轉向裝置后可實現彎曲巷道的直達運輸，也可用于金屬礦山的井下巷道和地面，坡度不大且有起伏變化的軌道運輸，最大適應傾角不得大于18°。

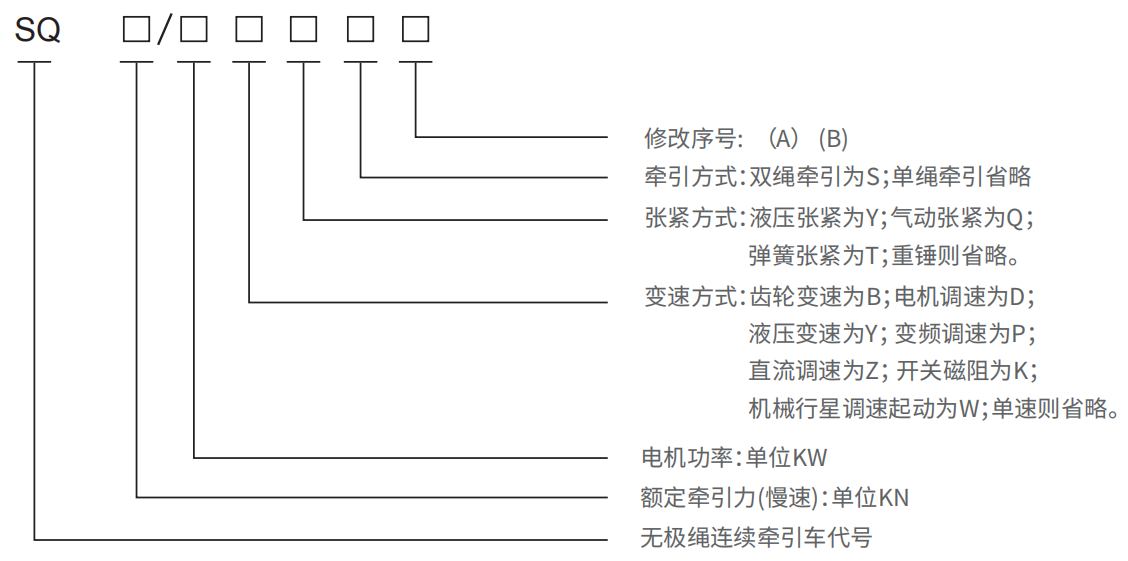

型號規定
示例：
額定牽引力為 120kN、電機功率為 132kw、齒輪變速、重錘張緊的無極繩連續牽引車表示為：SQ-120/132B
額定牽引力為 100kN、電機功率為 110kw、變頻變速、重錘張緊的無極繩連續牽引車表示為：SQ-100/110P
“無極繩”特點與各種功能
互打點通話功能：
機頭和機尾全線互打點通話功能，有效避免因機頭機尾通訊不及時誤操作造成的安全事故。
漏泄通訊功能：
配備漏泄電纜和手持機，實現跟車員與梭車操作人員及時進行打點、通話交流、緊急停止梭車-無極繩的運行，手持機可與基地臺進行單工通話聯絡。
調速功能：
有兩種方式，一是齒輪調速，二是變頻無級調速。
轉彎運行功能：
通過專門的轉彎輪組和護軌裝置，可以實現“梭車”安全通過水平彎道。
液壓張緊裝置：
張緊力大、體積小、空間尺寸要求小，重量輕，方便調整。
機械張緊裝置：
結構簡單、張緊能力強、后期維護工作小、更適應起伏軌道、張緊動作迅速。
梭車抱軌制動：
當梭車超速時，梭車上的抱軌制動器及時抱軌制動停車，防止因超速發生事故。
“無極繩”布置方案

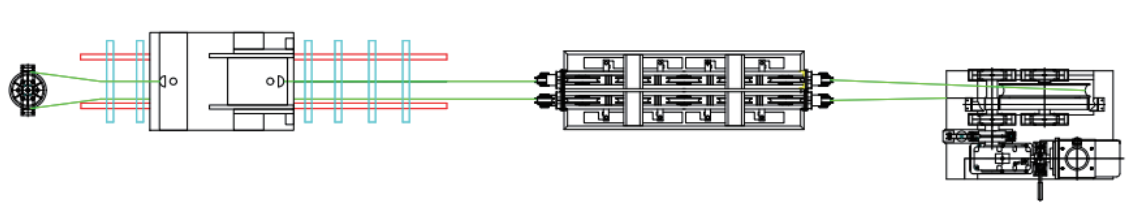

在軌道內布置主副鋼絲繩
在軌道內布置主鋼絲繩，在軌道外布置副鋼絲繩
